超短波测向天线阵
产品型号：SPZX-DF-A16
16 元超短波测向天线阵，通道幅度与相位一致性好，配合多通道接收机实现高精度测向与信号定位。
- 16 元环形布阵，测向精度高
- 单元一致性经暗室标校
- 支持双极化定制
- 配套校准件与软件
浏览人气：0 次
更新时间：2026-09-18
产品标签：测向天线,天线阵,超短波,无线电测向
产品概述

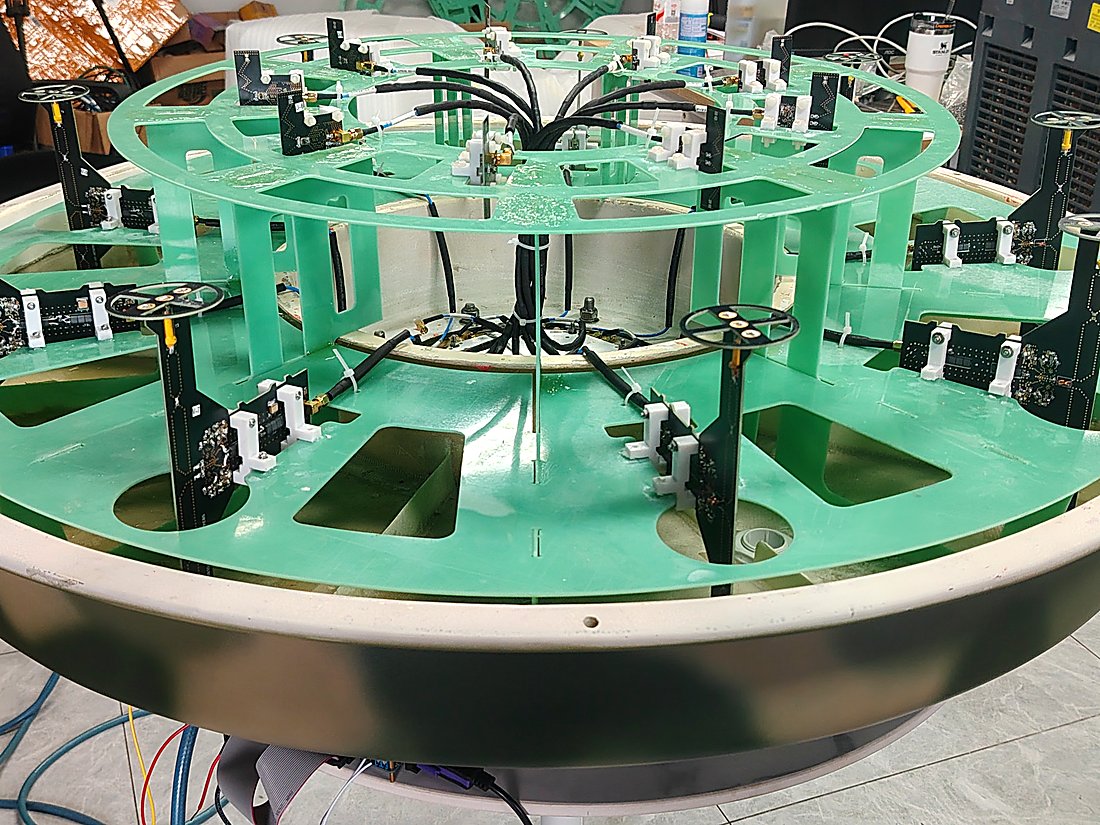

超短波测向天线阵采用 16 元环形布阵结构，单元间幅度一致性 ≤ 1.5 dB、相位一致性 ≤ 8°，配合多通道接收机与相关干涉仪算法，可实现高精度来波方向估计，广泛用于无线电监测与干扰源查找。
性能特点
- 环形等间距布阵，方向图圆度好
- 单元一致性经暗室逐只标校
- 支持垂直极化，可选双极化
- 配套校准件与校准软件

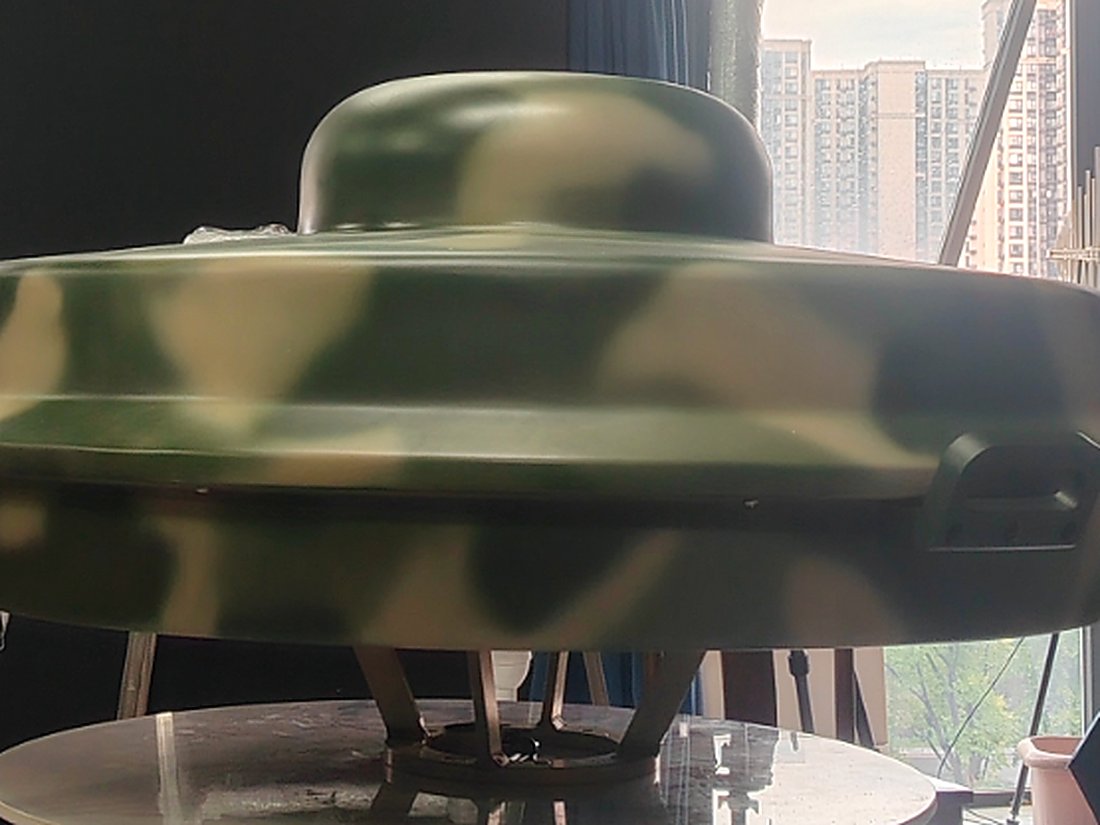

- 防雷与防水设计，适合长期户外架设
| 频率范围 | 20 ~ 1300 MHz |
|---|---|
| 阵元数 | 16 元（可选 8 / 32 元） |
| 极化方式 | 垂直极化（可选双极化） |
| 幅度一致性 | ≤ 1.5 dB |
| 相位一致性 | ≤ 8° |
| 驻波比 | ≤ 2.0 |
| 测向精度 | ≤ 2° RMS（典型条件） |
| 接口 | N 型 / SMA 可选 |
无线电监测站测向干扰源查找与定位低空目标信号测向频谱占用度普查
该产品可广泛应用于上述场景，支持根据项目实际需求进行参数调整与配套定制，欢迎联系我们获取详细方案。
